普通鉸鏈在客車上的應用

1.1 平移門用四連桿鉸鏈

平移門用四連桿鉸鏈?zhǔn)抢闷矫嫠臈U機構的運動原理來實現艙門啟閉的，其結構如圖1所示。該鉸鏈機構廣泛應用于高檔大中型客車的前輪、后輪中間寬大的行李艙門上。

采用四連桿鉸鏈的平移艙門在打開以后，會上移到與車身平行的位置。使用這種結構，艙門開啟度大，艙體接近性好，取放行李方便。艙門開啟后占用外部空間小，并且該鉸鏈機構中的艙門氣彈簧撐桿直接作用在上連桿（拐臂）上，上、下連桿分別與艙門上的上、下骨架連接。艙門在啟閉過程中整體受力均勻，艙門變形小，并且拐臂與洞口上沿有足夠的空間密封，密封結構合理。該鉸鏈不足之處是結構復雜，艙門關閉后占用艙內空間大，成本高。

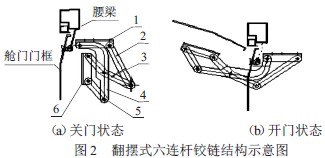

1.2 翻擺式六連桿鉸鏈

翻擺式六連桿鉸鏈由連接車身的上轉軸座1、連桿 一2、連桿二3、連桿三4、連桿四5及連接艙門的下轉軸 座6 通過銷軸連接方式兩兩相連，形成六連桿的七個轉 動幅，如圖2所示。艙門在打開過程中，該連桿機構通過 四個連桿和下轉軸座將艙門向外、向上開啟。該鉸鏈主 要應用在大中型客車普通翻擺式艙門上。

該種鉸鏈的機構完全能實現小空間、大開度的要求，能加大艙門開啟后與車身的間隙。該鉸鏈的不足：因有7 個轉動幅，艙門打開所需要的力度大，且轉動幅容易失效，使用壽命縮短；密封性方面，鉸鏈與腰梁下沿間隙小，無法實施好的密封結構。

1.3 合頁式鉸鏈結構

合頁式鉸鏈結構如圖3所示。該種鉸鏈由固定頁1、旋轉頁2和轉軸3三部分組成。固定頁通過螺栓與車身連接，旋轉頁通過螺栓與艙門4連接，旋轉頁繞轉軸旋轉，即可完成艙門的開啟過程。因轉軸中心在艙門內側，為消除艙門在繞軸旋轉時產生咬邊現象，要有足夠的旋轉空間；且鉸鏈無限位功能。在設計撐桿結構時，要避免因艙門角度開啟過大而損傷艙門或車體漆膜；該結構密封性不好，鉸鏈處不易打膠，水容易從膠條處流入艙內。該鉸鏈廣泛應用于城市客車的側艙門上。

1.4橡膠鉸鏈

橡膠鉸鏈實質上屬于合頁式鉸鏈，采用鋁型材與橡膠相結合的結構，上、下鋁型材起軸套、安裝作用，橡膠起轉軸、連接密封作用。其結構圖如圖4所示。橡膠鉸鏈現在主要用于對外觀要求不很嚴格的電氣艙門上。

此種鉸鏈?zhǔn)抢孟鹉z的彈性壓縮與拉伸來滿足艙門旋轉的要求。橡膠鉸鏈的優點是使艙門與門框之間無間隙，整體性好，密封防水性能好；缺點是橡膠連接件要承受艙門自重和氣彈簧撐桿的作用力，以及艙門反復啟閉過程中的彎曲和拉伸。因橡膠材質本身易老化、易變形、易損壞，所以長期使用會因橡膠的損壞而引起鉸鏈?zhǔn)В淇煽啃圆?，特別不適宜在寬大的艙門上使用。

單軸鉸鏈在客車上的應用

單軸鉸鏈結構由鋁固定件1、鍍鋅鐵連接件2和尼龍軸套3組成，其結構如圖5所示。

單軸鉸鏈安裝時，將鋁固定件焊接在鋁門板上，鐵固定件通過螺栓與車身連接在一起。鐵連接件通過尼龍?zhí)着c鋁固定件同軸相連，鋁固定件繞鐵固定件同軸轉動即可完成艙門的啟閉。單軸鉸鏈結構基本上能克服以上鉸鏈的所有不足，具備以下優點：

（1）開啟力小。單軸鉸鏈只有一個運動幅，打開艙門所需用的力量較小，撐起艙門所用氣撐桿的力量較之連桿相比，減少50%左右。

（2）防腐蝕性強。鐵固定件通過尼龍?zhí)着c鋁件相連，且三個件均為模具成型件，外觀質量好，摩擦力小。隨著艙門使用年限的增加，鉸鏈?zhǔn)У目赡苄院苄?，使用壽命長，減少了車輛的售后工作。

（3）密封性好。采用“上疏、下堵”的結構，當大量的雨水涌向艙門上沿的時候，安裝鉸鏈用的型材設計有導水槽，水便通過型材導水槽流出艙外，少量流不出的雨水被下密封膠條擋在艙門外，起到了很好的密封作用。

（4）安裝工藝簡單。安裝鉸鏈用的型材開有螺栓固定槽，且螺栓可以前、后滑動。安裝時，將艙門上焊接的鋁固定件通過尼龍?zhí)着c鐵固定件同軸相連，不用螺栓連接，鐵固定件與車身連接時，只擰緊螺栓即可，不用套絲，能大大減少工人的勞動量。其安裝示意圖如圖6所示。

單軸鉸鏈存在的不足：艙門開啟角度受艙門上蒙皮結構的影響。為了加大艙門的開啟角度，該鉸鏈一般與45°側蒙皮配合使用。

結束語

合理的艙門鉸鏈結構要根據客車自身的特點來設計和選擇。隨著客車技術的發展和用戶日益提高的使用需求，設計開發結構簡單、裝配工藝好、成本低廉、性能可靠、艙門開啟方便、密封性能好的艙門鉸鏈?zhǔn)桥撻T技術開發人員一貫的努力方向和不懈追求。
